     机械冲击

    机械冲击试验

    1. 机械冲击试验概述:

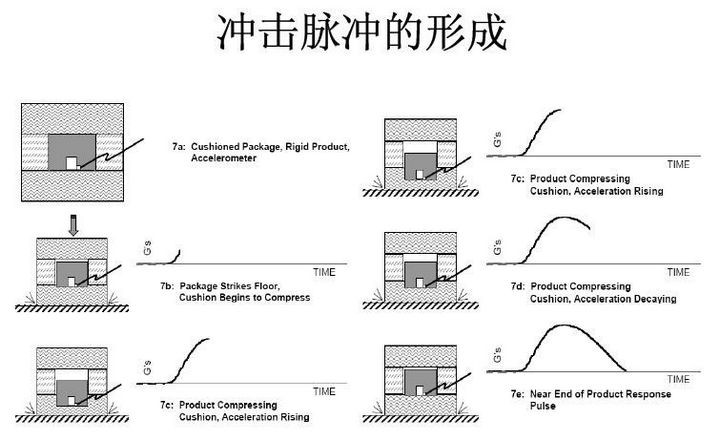

    机械冲击试验以模拟设备及其组件在运输或使用过程中,可能遭遇到冲击效应为主,并透过冲击波于瞬间暂态能量交换,分析产品承受外界冲击环境的能力。试验的目的在于了解其结构弱点以及功能退化情况,有助于了解产品的结构强度以及外观抗冲击,跌落等特性。有效地评估产品的可靠性和监控生产线产品的一致性。



    2. 机械冲击试验适用产品范围:

    电子产品的单体、包装、及所涉及运输的产品都可以。

    冲击的类型有:半正弦,梯形波(方波),三角波(前锋锯齿波及后锋锯齿波)

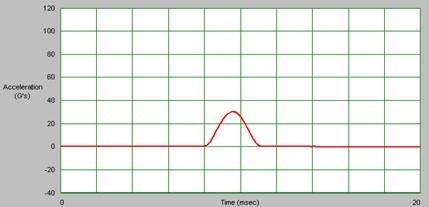

    半正弦

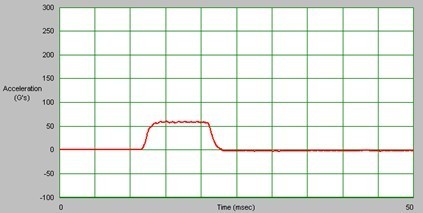

    梯形波(方波)

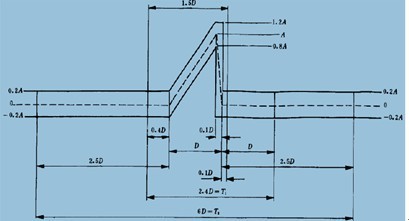

    锯齿波



    3.机械冲击的施加

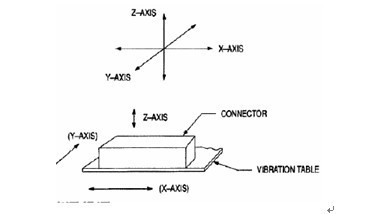

    除有关规范另有规定外,应对产品的三个互相垂直方向上的每一个方向连续施加三次冲击,共18次。一般定义产品长边为X轴向,短边为Y轴向,产品正摆放上下为Z轴向。

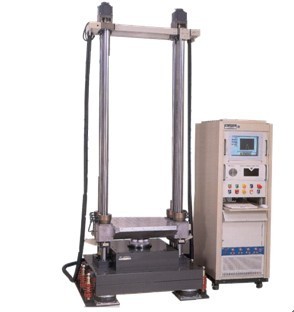

    3.机械冲击设备



    4.机械冲击设备参数:

    Half sine  : V=0.64 ×A ×D ×10-3

    Square    : V=0.9 ×A ×D ×10-3

    Sawtooth  : V=0.5 ×A ×D×10-3

            V :   速度变化率  m/s

            A  :   加速度  m/s2 (1g=9.8m/s2)

            D  :   脉宽    ms



    半正弦

    梯形波(方波)

    参考标准

    最大加速度

    3000g

    最大加速度

    85g

    GB/T 2423.5-1995

    IEC 60068-2-27-2008

    EIA-364-27-1996

    MIL-STD-202

    脉宽

    0.1~20ms

    最大速度变化量

    270 IPS

    平台尺寸

    最大450 X 450 mm ; 二次冲击100 X 100mm



    配套TP3 量测分析软件,可以测量加速度值、冲击响应谱(SRS)FFT 分析、样品 :





    样品要求

    详细说明

     样品测试包装要求

    包装还是非包装状态。

     样品工作状态要求

    样品在测试中是否处于工作状态还是非工作状态,工作状态时怎么操作。

     样品大小要求

    样品的尺寸是否满足设备尺寸大小。

     样品的功能判定要求

    测试前后需做功能检查。
